調節閥知識

調節閥型號編制方法_自力式/電動氣動調節閥型號說明

時間：2017-04-24 14:29:20   來源：多儀閥門   點擊：0次
調節閥（控制閥）一般由執行機構和閥門組成，是工業自動化過程控制領域中的最終控制元件。通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數。調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。

點此查看

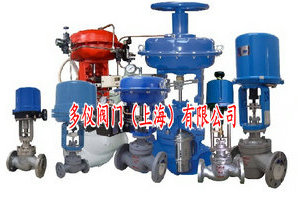

調節閥種類圖
查看詳情
調節閥型號編制說明：

調節閥是閥門種類里較為復雜的控制元件，在工況運行中常常會(huì )因為選型的不當，參數的誤差，產生一系列繁瑣的問題。為減少和避免調節閥在工業運作過程中產生不必要的麻煩，以及閥門在管道中能夠正常的作業，用戶應對本調節閥型號編制方法進行詳細的了解及認知。

調節閥型號編制一般表示為調節閥執行器大類、執行機構形式、執行機構特征、閥結構形式、公稱壓力、作用方式、變形產品等要素。（凡不能采用統一編號方法的，可按實際工況需要制訂調節閥型號編制方法。）

調節閥型號編制方法：

執行器

大類

執行機構型式

執行機構

型式補充

閥結構形式

閥結構

形式補充

公稱壓力等級

整機作用方式

型式補充

Z

查看表格2

A：正作用

B：反作用

H：橫氣缸

查看表格4

查看表格5

以公稱壓力單位

MPa的10倍表示

查看表格7

查看表格8

舉例    ZDLP-16P   電子式電動單座調節閥    壓力1.6Mpa    不銹鋼閥體

1，執行器代號：字母z表示執行器。

2，執行機構形式代號：

M

S

AZ/直行程，AJ/角行程

DL/直行程，DR/角行程

Z

氣動薄膜式

氣動活塞式

電動式（AW電動溫度調節閥）

電子式（DW電子式溫度調節閥）

自力式

3，執行結構特征代號：A：正作用  B：反作用  H：橫氣缸

4，閥結構形式代號：


直行程類閥

角行程類閥

Q

P

M

N

X/Q

S

T

W

O

L / T

V

切斷閥

單座

套筒

雙座

三通分流

三通合流

角形

隔膜

蝶閥①

O型球閥

L型三通球閥

T型三通球閥

V型球閥

自力式類閥

Y

H

C

V

W

壓力調節閥

帶指揮器壓力調節閥

差壓調節閥

微壓調節閥

溫度調節閥

5，閥結構形式補充代號：

直行程類閥

角行程類閥

自力式類閥

P

M

N

Z

E

E3

P

M

N

切斷閥

單座

切斷閥

套筒

切斷閥

三通

刀形閘閥

偏心

三偏心

單座

套筒

雙座

6，公稱壓力代號： 用阿拉伯數字表示，單位為兆帕(MPa)，它是MPa的10倍。如：壓力1.0MPA 等于公稱壓力為10公斤。

7，作用方式代號：

氣動調節閥

電動調節閥

自力式壓力調節閥

B

K

B

K

B

K

氣開式

氣關式

電開式

電關式

閥后壓力調節

閥前壓力調節

8，變形產品代號：


直行程類閥

無

D

G

W

Q

J

F

X

H

標準型

低溫

高溫散熱

波紋管密封

調節切斷

夾套保溫

襯氟

橡膠

不銹鋼/

硬質合金

角行程類閥

F4

F46

Je

R

Y

F

J

K

M

襯PTFE

襯FEP

襯膠

軟密封

硬密封

襯氟

夾套

浮動球式

固定球式

調節閥作為過程控制中的終端元件，用戶對它的重要性對比以前有了更新的認識。調節閥應用的好壞，除產品自身質量、用戶是否正確安裝、使用、維護外，參數正確地計算、閥門選型十分重要。很多人由于計算選型的失誤，造成系統開開停停，有的甚至無法使用，設計人員應該認識調節閥在現場的重要性，必須對調節閥的型號編制及選型的了解予以重視。

相關產品：電動調節閥    氣動調節閥    自力式調節閥
