氣動執行器分類|原理|結構
時間：2015-11-05 19:35:10 來源：多儀閥門 點擊：0次
氣動執行器分類，氣動執行器原理，氣動執行器結構
氣動執行器是執行器中安全性較高的一種，在對安全要求較高的生產控制過程中，常使用氣動執行器。氣動執行器按照作用的類型不同，可以分為單作用氣動執行器和雙作用氣動執行器。氣動執行器的開關動作都是通過氣源驅動來完成的，就是雙作用氣動執行器，而只有開動作是由氣源驅動完成，關動作為彈簧復位的就是單動作氣動執行器。
【氣動執行器的分類】
|
普通氣動執行器 |
變形氣動執行器 |
|
單作用氣動執行器 |
雙活塞氣動執行器 |
|
雙作用氣動執行器 |
串聯氣動執行器 |
|
|
薄型氣動執行器 |
|
|
多位氣動執行器 |
|
|
數字氣動執行器 |
|
|
沖擊氣動執行器 |
|
|
止回轉氣動執行器 |
|
|
柱塞式氣動執行器 |
|
|
伸縮式套筒執行器 |
|
|
特種氣動執行器 |
組合氣動執行器 |
|
無桿氣動執行器 |
帶閥氣動執行器 |
|
薄膜氣動執行器 |
鎖緊氣動執行器 |
|
皮囊氣動執行器 |
增壓氣動執行器 |
|
葉片擺動氣動執行器 |
回轉氣動執行器 |
|
柔性活塞桿氣動執行器 |
伺服氣動執行器 |
|
齒輪齒條式擺動執行器 |
氣液阻尼執行器 |
|
其他特種氣動執行器 |
帶閥和開關執行器 |
|
|
帶磁性開關執行器 |
|
|
其他組合執行器 |
|

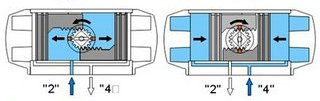

【雙作用氣動執行器原理】
|
雙動作氣動執行器是在氣源動力驅動下完成開關動作的，壓縮空氣從氣動執行器的管咀輸入氣動執行器內，氣體會(huì )推動活塞向兩端運動，通過齒條帶動旋轉軸上的齒輪轉動，從而開啟閥門。氣動執行器關閉時，氣源是從反向管咀進入，將活塞推動向中間運動，帶動閥門關閉。 |
 |

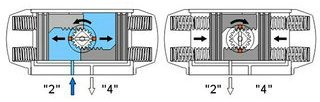

【單作用氣動執行器原理】
|
單動作氣動執行器是在氣源動力驅動下完成開動作，開啟的過程和雙動作氣動執行器基本相似，但單動作氣動執行器的反向管咀為排氣孔而壓縮器非入口。單動作氣動執行器的關閉動作是由彈簧動力帶動閥門而完成的。 |
 |
【氣動執行器的結構】
氣動執行器的執行機構和調節機構為統一整體，執行機構的部件可選擇薄膜、活塞或齒輪齒條，其中齒輪齒條是最為常用的。齒輪齒條執行機構的結構緊湊、輸出推動力大、動作平穩可靠，在三種執行機構部件里是性能最均衡的一個。
