Q61F-16P/R三片式焊接球閥_高平臺對焊球閥

時間：2019-06-20 16:08:24   來源：多儀閥門   點擊：0次

三片式高平臺焊接（對焊）球閥是球閥結構中特別常見的一種，閥體分為三部分，左右為副閥體，中間為主閥體。主副閥體通過螺栓連接起來，安裝和拆卸比較方便。高平臺焊接球閥按照ISO5211標準，采用高平臺球閥結構，可方便與氣動執行器或電動執行器連接組成，具有結構緊湊，使用可靠等特點。

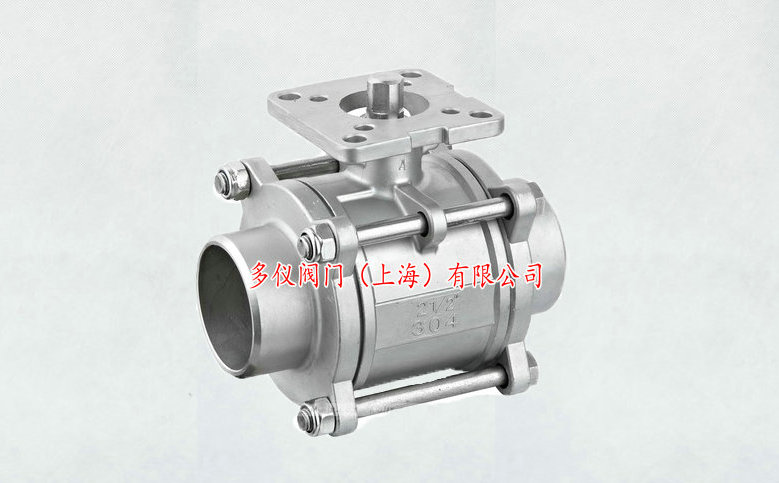

三片式高平臺對焊球閥

三片式焊接球閥由于便于拆分，固使用普遍，在左右副閥體焊接完畢后，可以方便更換閥座密封圈，在開關比較頻繁，磨損較快的工況可以?xún)?yōu)先選用三片式球閥。適用于PN1.0～6.4MPa，工作溫度-29～3000℃的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、燃氣、蒸汽、油品、硝酸、醋酸等多種介質。

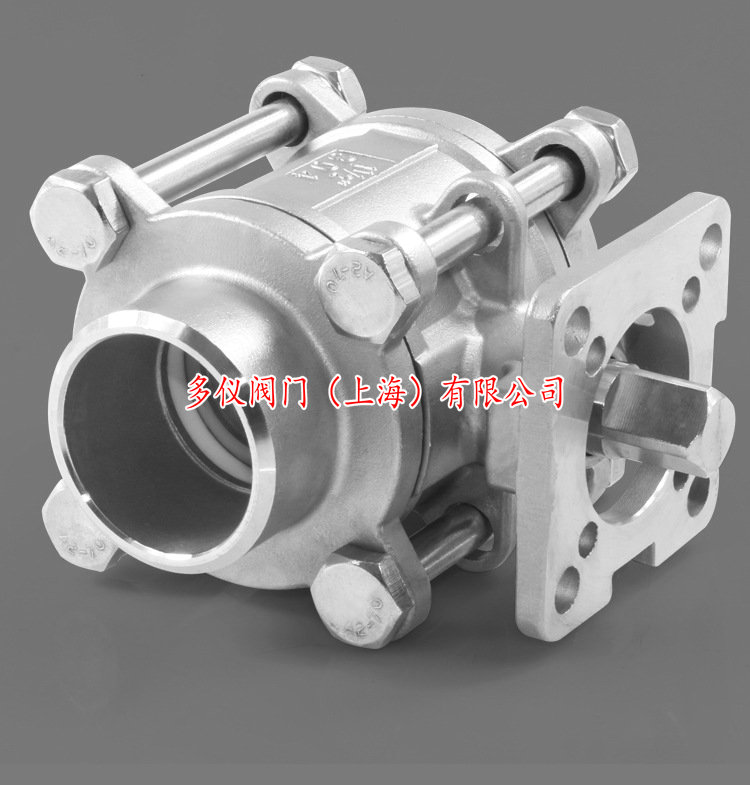

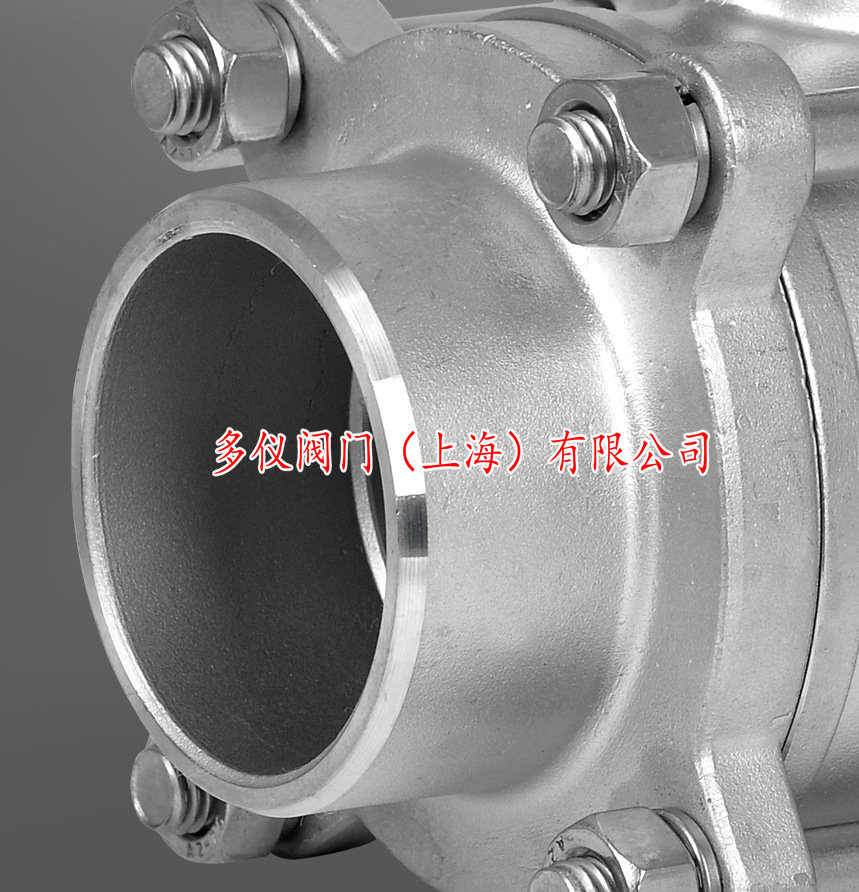

三片式高平臺對焊球閥 三片式高平臺焊接球閥

1． 流體阻力小，其阻力系數與同長度的管段相等。2、結構簡單、體積小、重量輕。3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

三片式高平臺焊接（對焊）球閥技術參數：

閥門材質：CF8、CF8M、CF3、CF3M、雙相鋼2205等
密封材質：PTFE/PPL/PEEK/TFM4215/金屬?lài)娡?br /> 閥門通徑：DN8-DN100
壓力范圍：PN10-PN64；150/300/600/；10K/20K/30K
制造工藝：硅溶膠精密鑄造，數控精車
適用介質：水、油、氣及某些腐蝕性液體

工作溫度：-20℃ ~200℃ (-4℉~392℉)
連接方式：螺紋/承插/對焊/快裝等
可選配置：手動/氣動/電動

設計特點：
ISO 5211 直接安裝平臺
防靜電裝置、閥桿防脫設計、鎖緊裝置可用

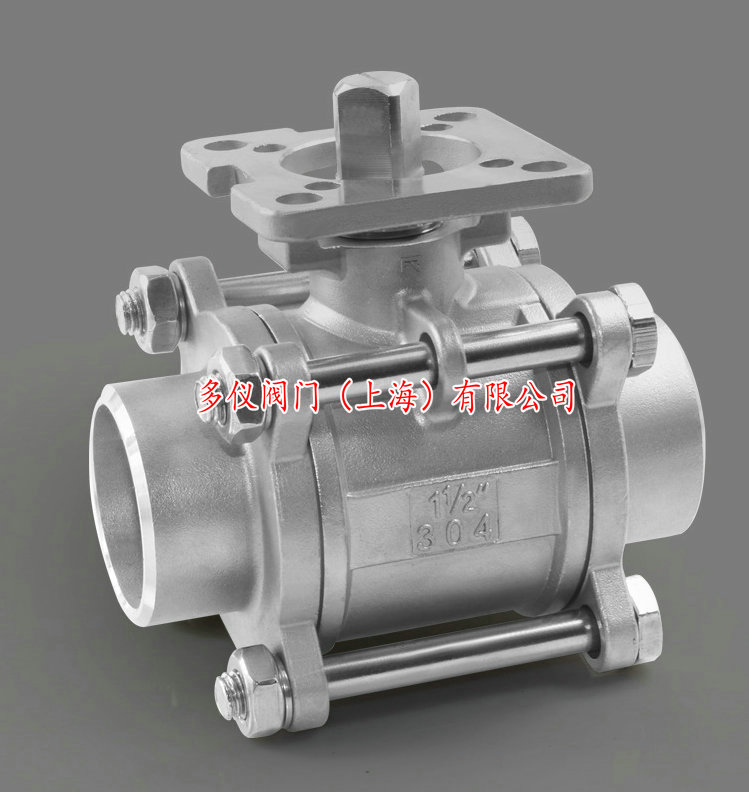

硅溶膠熔模鑄造工藝、鋼球有壓力平衡孔、全通經		 高平臺焊接球閥

三片式高平臺焊接（對焊）球閥主要尺寸 單位：mm

三片式高平臺焊接（對焊）球閥尺寸圖

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 900 112 120 145 185 215 270
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
C 14 17.5 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5
重量WT（g） 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
